Волоконно-оптический узел CATV

Этот двусторонний открытый оптический узел идеально подходит для создания высококачественной двунаправленной широкополосной сети HFC.

Отправить запрос

Внедрение продукции

Волоконно-оптический узел CATV

Резюме

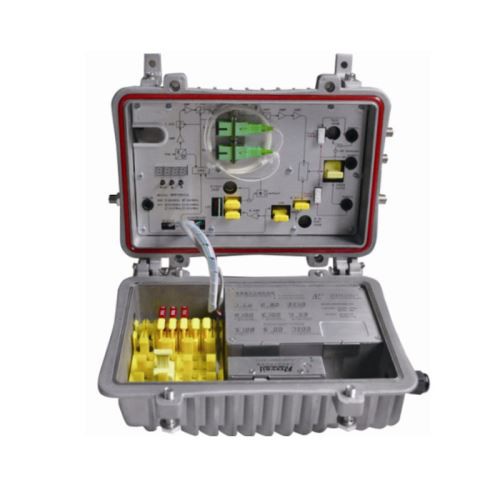

Наружный оптический узел SR1004 представляет собой двустороннее оптическое соединительное оборудование, основанное на многолетнем опыте исследований волоконно-оптического передающего оборудования CATV HFC, специально разработанного для широкополосной сети с двухсторонней связью в структуре HFC. Этот волоконно-оптический узел CATV является отличным выбором для построения высококачественной двунаправленной широкополосной сети HFC.

Характеристики

1. Полностью ЦПУ управляет работой машины, на ЖК-дисплее отображаются такие параметры, как уровень ввода / вывода. Переменный контроль удобен и интуитивно понятен, а производительность стабильна. Уменьшено большое количество дополнительных аксессуаров.

2.Этот оптоволоконный узел CATVSR1004 применяет передовую оптическую технологию AGC, диапазон регулировки оптического AGC: +2dBm ～ -9 / -8 / -7dBm регулируемый.

3.Дваканальный приемник оптического сигнала дублирует друг друга, может произвольно устанавливать условия автоматического переключения, также может быть установлен на ручное переключение.

4. Оптимизирующая конструкция цепи, производственный процесс SMT, оптимизация всего пути прохождения сигнала, делает фотоэлектрический сигнал более стабильным, линейный RF-индекс выше.

Обломок затухания 5.Professional RF электрический регулируемый, цепь равновесия RF электрическая регулируемая, хорошая линейность, высокая точность.

Усилитель 6.GaAs, удвоитель мощности, высокий коэффициент усиления и низкий уровень искажений.

Обратный путь 7.The использует профессиональный RF электрический регулируемый чип ослабления вместо трехпозиционного переключателя.

Технические параметры

Пункт	Ед. изм	Волоконно-оптический узел CATVSR1004
Оптическая приемная часть прямого канала
Оптические параметры
Получить оптическую силу	дБм	-9 ~ +2
Диапазон оптической мощности AGC	дБм	(-9 дБм / -8 дБм / -7 дБм) - (± 2 дБм)
Оптическая возвратная потеря	децибел	GG GT; 45
Оптическая длина волны приема	нм	1100 ~ 1600
Тип оптического разъема		FC / APC, SC / APC (или указанный пользователем)
Тип оптического волокна		Одиночный режим
Link Performanc
C/N	децибел	≥ 51
С / CTB	децибел	≥ 65
С / CSO	децибел	≥ 60
РЧ параметр
Частотный диапазон	МГц	47/85～862/1003
Плоскостность в полосе	децибел	±0.75
Номинальный выходной уровень	дБмкВ	≥ 108
Максимальный выходной уровень	дБмкВ	≥ 112
Выходная обратная потеря	децибел	≥16
Выходное сопротивление	Ω	75
Обратный путь оптической передачи
Оптический параметр
Оптическая длина волны передачи	нм	1310 ± 10, 1550 ± 10 или указанное пользователем
Тип лазера		DFBor FP лазер
Выходная оптическая мощность	мВт	0.5, 1, 2, 3, 4
Тип оптического разъема		SC / APC, FC / APC
РЧ параметр
Частотный диапазон	МГц	5 ~ 65
Плоскостность в полосе	децибел	±0.75
Уровень входа	дБмкВ	75～85
Входная потеря возврата	децибел	≥ 16
Выходное сопротивление	Ω	75
Динамический диапазон	децибел	≥15 (NPR≥30 дБ) Используйте DFBlaser	≥10 (NPR≥30 дБ) Используйте лазер FP
General Performanc
Напряжение питания	V	A: AC 135 ~ 250 В / 50 Гц; B: AC (DC) 35 ~ 90V / 50Hz
Рабочая Температура	℃	－30～＋70
Температура хранилища	℃	－30～＋70
Относительная влажность	％	Макс 95% без конденсации
потребление	W	≤70
измерение	мм	430（L）╳ 250（W）╳ 170（H）
