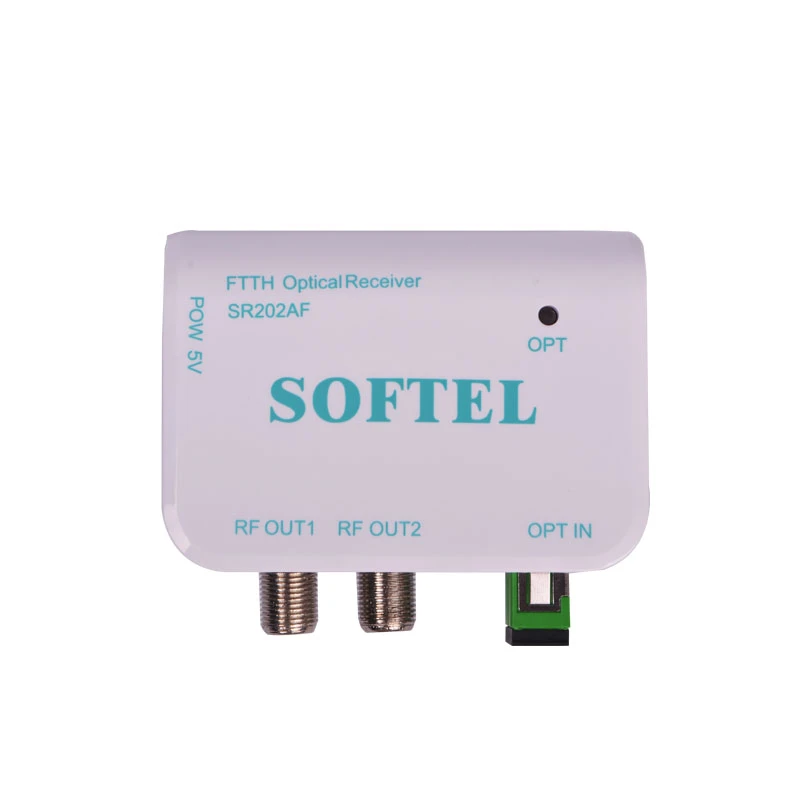

Оптический приемник узла FTTH CATV
Оптический приемник SR202AF обладает высокой производительностью, меньшей оптической мощностью приемника и более низкой стоимостью для операторов кабельного телевидения, обеспечивая высокое качество и превосходное сетевое решение FTTH.
Отправить запрос
Внедрение продукции
СР202АФОптический приемник
Краткое содержание:
Оптический приемник SR202AF обладает высокой производительностью, меньшей оптической мощностью приемника и более низкой стоимостью для операторов кабельного телевидения, обеспечивая высокое качество и превосходное сетевое решение FTTH.
| Нет | Интерфейс | Описание |
| 1 | Входной оптический интерфейс | Разъемы SC/FC/APC опционально |
| 2 | РЧ ВЫХ2 | Разъем RF OUT2 F |
| 3 | РЧ ВЫХОД1 | Разъем RF OUT1 F |
| 4 | ОПТ | Светодиодный индикатор |
| 5 | ПИТАНИЕ 5 В | Порт адаптера питания |
Технические характеристики:
Нет |
Описание | ценить | Единица | Условия/Примечания | |
| 1 | Длина волны | 1550±10 | нм | Оптический фильтр 1550+/-10 нм | |
| 1100~1620 | Нет оптического фильтра | ||||
| 2 | Диапазон входной оптической мощности | -18~+2 | дБм | ||
| 3 | Возвратные потери оптического входа | Больше или равно 45 | дБ | ||
| 4 | Пропускная способность | 47~1003 | МГц | ||
| 5 | Плоскостность | ±1.0 | дБ | 47~1000 МГц, при 25 ºC | |
| 6 | Склон | 0~1.0 | дБ | 47~1000 МГц, при 25 ºC | |
| 7 | Температурная стабильность | ±1.5 | дБ | В диапазоне рабочих температур (-25 ~ +65 ºC) | |
| 8 | Выходной уровень | 66±2 | дБнВ | Входная оптическая мощность -15 дБм, модуляция на канал 4,0 %, в точечном тесте 860 МГц при 25 ºC | |
| 9 | Импеданс | 75 | Ом | ||
| 10 | Возвратные потери (47~1000 МГц) | Больше или равно 14 | дБ | При 25 ºC | |
| 11 | МЭР | Больше или равно 30 | дБ | Входная оптическая мощность -15~-5дБм | |
| 12 | Власть | < 0.8 | W | ||
| 13 | Рабочая температура | -25~65 | ºC | ||
| 14 | Температура хранения | -40~70 | ºC | ||
| 15 | Влажность при хранении | Меньше или равно 95 | % | Без- конденсации | |
| 16 | Тип оптического разъема | СК/АПК | ФК/СТ опционально | ||
| 17 | Интерфейс питания | 5 В постоянного тока/0,5 А | Внешний адаптер | ||
| 18 | РЧ-выходной разъем | F-разъем | 1 выход опционально | ||
| 20 | Измерение | 74×64×27 | мм | ||
| 21 | Масса | 0.15 | кг | ||
Функция АРУ
| Описание | Параметр | единица | Отмеченный | |
| AGC организует | -12~-2 | дБм | Сохранение при отключении питания | |
| Индикатор | ||||
| ОПТ | Трехцветный свет | N/A | Оптическая мощность<-18dBm,red indicator; Оптическая мощность-18~2дБм, зеленый индикатор Optical power >2 дБм, оранжевый индикатор; |
|
