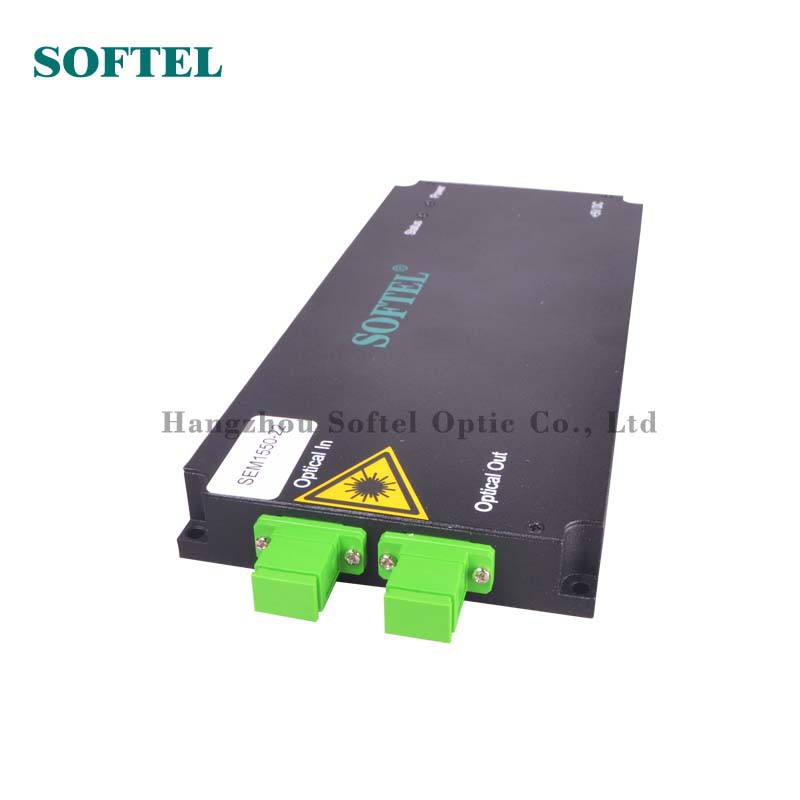

Мини ЭДФА

Mini EDFA SEM1550 является модулем EDFA серии 1550 нм компании SOFTEL. Он принимает лазер накачки JDSU или Oclaro. Максимальный выходной сигнал составляет 23 дБм.

Отправить запрос

Внедрение продукции

Мини ЭДФА

Особенности:

1. Он принимает JDSU илиOclaroлазер накачки.

2. Он принимает волокна OFS.

Производственный процесс 3.SMT делает его малым размером, низким энергопотреблением, но высокой стабильностью.

4. Используется микромониторная печатная плата.

5. Регулируемый выходной диапазон составляет от -4 дБм до +0,5 дБм.

Схема мини ЭДФА

Назначение булавки

ШТЫРЬ #	название	Описание	Заметка
1	+5V	Питание 5В
2	+5V	Питание 5В
3	+5V	Питание 5В
4	+5V	Питание 5В
5	резерв	Нет соединения
6	резерв	Нет соединения
7	Tcase_alarm	Тревога=Высокая температура корпуса превышает его верхний предел; Вывод
8	Lop_alarm	Тревога при потере выходной мощности, Тревога=Высокая @ выходная мощность ниже нижнего предела; Вывод
9	L_pump_alarm	Аварийный сигнал=Высокий @ либо ток насоса превышает его верхний предел; Вывод
10	T_pump_alarm	Аварийный сигнал=высокий @ либо температура насоса превышает его верхний предел; Вывод
11	Сброс	Reset=низкий; Нормальный=High
12	+5V	Ower5 В источник питания
13	GND	земля
14	GND	земля
15	GND	земля
16	GND	земля
17	GND	земля
18	RS232-TX	Скорость 9600 бод; Вывод
19	LOS_alarm	Потеря входного сигнала тревоги, Тревога=Высокая @ входная мощность ниже нижнего предела настройки; Вывод
20	резерв	Нет соединения
21	EN_DIS	EN=Высокий @ все насосы включены; EN=низкий @ все насосы выключены; вход
22	RX232-RX	Скорость 9600 бод; вход
23	резерв	Нет соединения
24	+5V	Ower5 В источник питания
25	GND	земля
26	GND	земля

параметры

Предметы	мини EDFA
Модель	1550-14~23
Выход (дБм)	14~23
Вход (дБм)	-10～10
Длина волны (нм)	1530～1560
Регулируемый выходной диапазон (дБм)	UP0.5, вниз -4.0
Стабильность выхода (дБ)	≤0.2
Чувствительность поляризации (дБ)	＜0.2
Поляризационная дисперсия (PS)	＜0.5
Оптическая обратная потеря (дБ)	≥45
Волоконный Коннетор	FC / APC, SC / APC
Коэффициент шума (дБ)	（5 (вход 0 дБм)
Потребляемая мощность (Вт)	12W
Электропитание (V)	V5 В (Внешнее 95-250 В)
Рабочая температура (℃)	-20～+60
Вес (кг)	0.25
