MPO (многокурсивный впрыскивание) и MTP® (Mechanical Transfer Push-On, зарегистрированная товарная марка US Conek) представляют собой два распространенных оптоволоконных разъема высокой плотности, используемые для быстрого соединения нескольких волокон (обычно 12- волокна, 24- клетчатки или даже больше), значительно улучшая плотность и установку. сценарии .
Разъемы MPO/MTP расположены в прямоугольном пластиковом корпусе, который содержит точную керамическую феррале с несколькими небольшими отверстиями (e . g ., 12 отверстий, 24 отверстия на ферроле, одно волокно на отверстие . разъемы быстро соединяются с механизмом с толканием, который не требует гнезда (схоже с гнезторами (с аналогичным соединителем не требуется гнитор (схоже с механизмом DOS-PLATITETTONETTORESTETTORETTONETTO операция) .
| Тип разъема | Количество полюсов | Размер | Вставка потеря | Типичные приложения |
|---|---|---|---|---|
| MPO/MTP | 12/24/48 | маленький | Меньше или равен 0,2db / core | Центры обработки данных, базовые станции 5G |
| LC | 1/2 | маленький | Меньше или равен 0,3 дБ / ядро | Интерфейсы устройств, оптические модули |
| В | 1/2 | середина | Меньше или равен 0,3 дБ / ядро | Комната с телекоммуникационным оборудованием, оптический модем |
| Ул | 1 | большой | Меньше или равен 0,5 дБ / ядро | Ранние сети, лаборатории |
Сценарии применения MPO/MTP
1. Центр обработки данных:
Кабель магистрали: 24- волоконно-волоконно-mpo/mtp-патч-шнуры используются для подключения высокой плотности между переключателем ядра и переключателем уровня доступа .
400G Ethernet: один 24- Fibre Mtp® Patch Patch Cord может поддерживать по четыре x 100g (по 6 контактов каждый, включая передачу/прием) или одну x 400G (24 ядра каждый) передача .
2. 5 G Базовые станции:
На базовой станции Fronthaul/Midhaul Networks разъемы MPO/MTP используются для быстрого развертывания больших объемов волокна, таких как соединение DU (распределенное блок) с AAU (Active Antenna Unit) через 12- Fibre MPO/MTP Patch .}12-.
3. Fiber-to-Home (ftth):
В Beamsplitter в помещении для ячеек или в коридоре разъемы MPO/MTP используются для достижения централизованного разделения и быстрого развертывания нескольких пользователей .
Softel MPO типы
MPO-предварительно выпуск багажного кабеля
▪ Разъем MPO/PatchCord, используемый в линии магистрали и проводки горизонтальной линии, уникально разработанная ручка для защиты разъема
▪ Оптический кабель ствола подключен через панель адаптера MPO в региональной зоне проводки и распространяется на область соединения оборудования
▪ MPO / MTP Оптические кабельные сборки MPO / MTP включают в себя MPO для MPO, и MPO, к обычному гибриду разъема, и может быть предоставлена упаковка катушек, проводные шкафы, подключаемые модульные ящики MPO и панели подключаемых модулей для удовлетворения требований, которые требуют клиентов и высокой производительности для подключения высокой плотности .}}}}.

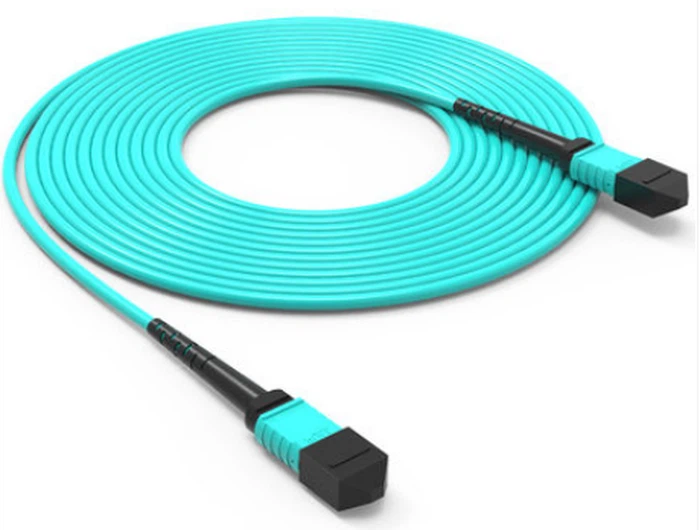

MPO PatchCord
Продукты серии сборочных сборочных перемычек MPO/MTP-многоъядерных оптических кабелей состоит из многоядерных оптических кабелей и соответствующих MPO/MTP высокой плотности, таких как ядра 8/12/24/48 . Этот продукт доступен в моделях MPO/MPO/MTP и может использоваться в различных характеристиках 8 ~ {{9tde-Mi-Mi-Mi-Mi-Mi-Mi-Mi-Mi-Mi-Mi-Mi-Mi-Mi-Mi-MiaD. Кабели, G652D/G657A1/G657A2 Оптические оптические кабели, а также устойчивый к изгибе и высокопроизводительный многомодный оптический кабель OM3/OM4/OM5 и т. Д. . OM4/OM5.
MPO Fan-Out Optical PatchCord
Оптическая кабельная сборка MPO/MTP Fancure Fanu-Out использует многоядерные оптические кабели и MPO/MTP для достижения ветвления от MPO/MTP до обычных разъемов, таких как LC, SC, FC, ST, MTRJ и т. Д. Доступны кабели, такие как обычные оптические кабели G652D/G657A1/G657A2, мультимод 62 . 5/125/OM2/OM3/OM4 и другие высокопроизводительные оптиковые кабели.
Ящик для проводки в центре обработки данных MPO
▪ Модульная конструкция, 19- Индворная установка стойки, удобная для последующего расширения .
▪ Конструкция высокой плотности, может установить панель адаптера MPO, панель адаптера LC, ящик для модуля MPO
▪ Можно быть адаптировано к требованиям проводки 40/100 г/400 г двух растворов: предварительно перенесенный ящик для модуля MPO или модуль типа слияния
▪1U поддерживает до 96 ядер, а 3U может поддерживать 288 ядер . Прозрачная передняя панель позволяет легко просматривать соединения внутри коробки в любое время, обеспечивая гистопроницаемой защиты.
▪ МЕТ СТАНДАРТЫ: gr -1435- Core, IEC 61754-7, yd/t -778
