Типичная конструкция структуры и проблемы внимания сети HFC

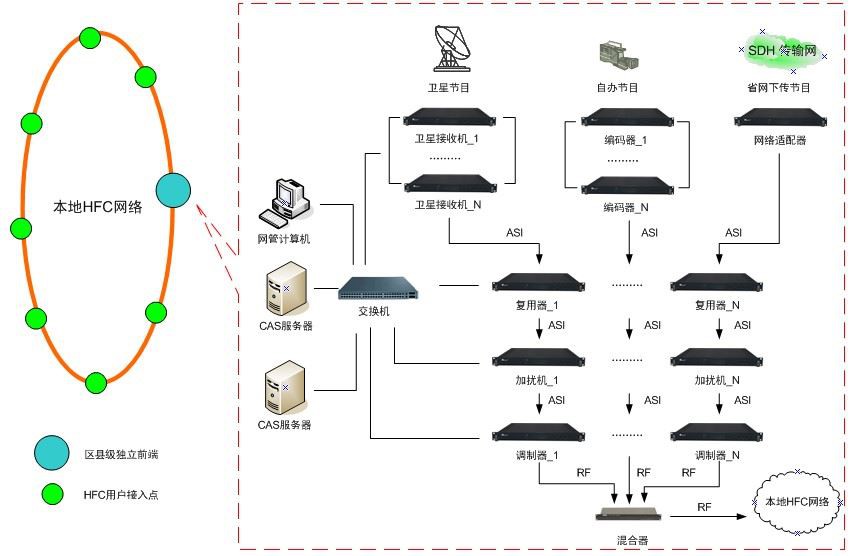

Краткое описание двунаправленной сети HFC
При изучении двунаправленной сети HFC ее часто разделяют на следующие четыре части в зависимости от обратного канала: часть распределения пользователей, часть передачи по кабелю, часть передачи по оптическому кабелю и часть внешнего доступа.
Для пользователя выделен нисходящий выходной порт пользовательского усилителя от пользовательского терминала до нижнего этажа. Поскольку уровень сигнала нисходящей линии связи выходного порта здания может достигать более 100 дБмкВ, уровень приема пользовательского набора составляет (65±4)дБмкВ, а потери в распределительной сети пользователя обычно составляют (30±4)дБ.
Нисходящий выходной порт, идущий снизу к нисходящему выходному порту оптической станции, является кабельной передачей. Что касается усиления нисходящей линии связи двунаправленного усилителя, его можно определить в соответствии с уровнем выходного порта нисходящей линии связи оптической станции, который обычно составляет от 20 до 40дБ. Он используется для компенсации потерь в ответвлении, распределении и линии, чтобы окончательные потери в нисходящей линии связи находились в диапазоне от 0 до 10 дБ. Для обратного канала, поскольку двунаправленный усилитель имеет собственный независимый модуль обратного усиления, вносимый коэффициент усиления (потери) обратного сигнала может достигать 0 дБ. Это то, что мы обычно называем «прибылью единства».
Часть от оптической станции до внешнего оптического приемопередатчика/передатчика называется передачей по оптическому кабелю. В нисходящей линии связи необходимо убедиться, что принимаемая оптическая мощность оптического приемника оптической станции составляет 0~-3дБм, чтобы гарантировать, что оптический приемник может выводить достаточный уровень и соотношение несущей. -коэффициент шума. Обратные потери связаны с выбором обратного оптического устройства. После выбора оптического устройства определяются потери. Как правило, совокупное усиление восходящего выходного порта оптического приемника может быть установлено в пределах от 0 до 20 дБ (когда входная мощность обратного оптического приемника составляет -4,5 дБм).
Часть от выхода обратного оптического приемника до входного порта CMTS представляет собой внешний доступ. Основная функция этой части — объединение нескольких оптических каналов в один вход CMTS. Вносимые потери услуги следует рассчитать в соответствии с шириной полосы услуги и плотностью мощности в канале (мощность на Гц), а затем вычесть CMTS. требуемое значение входного уровня. Эта часть является крупнейшим сборным пунктом всего обратного русла. Лучше всего объединить от 6 до 8 оптических каналов в один порт CMTS. Если их будет слишком много, увеличится шум канала, а слишком мало – неэкономично. Прежде чем сигнал восходящей линии связи попадет в CMTS, необходимо подключить фиксированный аттенюатор примерно на 3 дБ. Его функции следующие: одна – улучшение характеристик стоячей волны в канале; другой — обеспечить запас для доступа к другим услугам.
2. Проблемы, на которые следует обратить внимание при реконструкции двунаправленной сети ВПЧ.
Трансформация двусторонней сети HFC осуществляется уже несколько лет. Хотя некоторые достижения были получены, это не идеально. Причины разные, включая проблемы понимания и неэффективные меры. Подводя итог, для справки, проблемы, на которые следует обратить внимание при преобразовании двунаправленной сети HFC, заключаются в следующем.
1. Преимущественно обратный, учитывайте позитив
При преобразовании двунаправленной сети HFC проектирование должно основываться на обратном направлении и учитывать прямое направление. При условии удовлетворения обратных требований рабочая нагрузка по преобразованию сводится к минимуму, а стоимость преобразования снижается. При проектировании следует обратить внимание на следующие 3 пункта:
(1) Количество кабельных разъемов в двунаправленной распределительной сети должно быть как можно меньше. Кто-то сказал: «Трансформация двусторонней распределительной сети — это в основном «совместный проект»». В этом предложении есть доля правды. Чем больше разъемов кабеля, тем хуже надежность. Каждый дополнительный разъем снижает часть надежности. (2) В обратном канале обратные потери соответствующим образом уменьшаются, и обычно обратные потери должны быть меньше или равны 30 дБ. Конечно, потери обратного канала обычно на несколько дБ превышают 30 дБ, что можно компенсировать усилением обратного канала строительного усилителя. Однако обратные потери не могут быть слишком большими, в противном случае выходной уровень кабельного модема должен быть слишком высоким, что приведет к насыщению мощности обратного канала и снижению отношения несущей к шуму.
(3) Длина соединительного кабеля от выходного порта напольного усилителя до разветвителя (или распределителя) каждого устройства не должна превышать 30 м, в противном случае напольный усилитель не сможет компенсировать потери на верхнем конце диапазона. прямой канал.
2. Качество кабельного соединения и процесс производства соединения.
При реконструкции двухсторонней распределительной сети большое значение имеет качество кабельного соединения и процесс его производства. В противном случае плохой контакт разъема кабеля приведет к выходу из строя одного или даже многоквартирного кабельного модема. Поэтому при строительстве особое внимание следует уделить кабельным соединениям. В целом следует обратить внимание на следующие моменты:
(1) Перед реконструкцией двусторонней сети строительный персонал должен пройти техническое обучение. После сдачи экзамена можно приступать к работе.
(2) Во время строительства качество проекта должно тщательно контролироваться и проверяться. Любые неквалифицированные участки необходимо своевременно исправлять.
(3) После завершения проекта качество двустороннего преобразования сети должно быть проверено и принято. Приемка должна включать объективное тестирование, субъективную оценку и проверку качества проекта.
3. Тщательно отнеситесь к выбору материала.
При преобразовании двусторонней сети выбранное оборудование должно строго контролировать качество, особенно следующее оборудование должно соответствовать стандартам.
(1) При преобразовании двусторонней сети коаксиальные кабели -5 и -7, используемые в распределительной сети, должны использовать четырехэкранированные кабели, а плотность оплетки двухслойной плетеной сетки а толщина плетеной сетки четырехэкранного кабеля должна соответствовать отраслевому стандарту. Требовать.
(2) Потери на ответвлении разветвителя в распределительной сети должны быть достаточно малы, чтобы уменьшить величину потерь в обратном канале.
(3) Соединения коаксиальных кабелей -5 и -7 должны быть обжаты F-образными головками, а соединения с пружинными кольцами должны быть отключены.
(4) К нисходящему выходному порту ТВ пользовательского ящика необходимо добавить фильтр верхних частот. Этот фильтр верхних частот должен ослаблять более чем 40 дБ ниже 65 МГц.
3. Метод описания уровней и принцип построения двунаправленной сети HFC.
1. Метод двунаправленного описания HFC на сетевом уровне.
Обычно в двунаправленной сети HFC мы используем два метода для описания зависимости уровня сигнала: первый метод заключается в том, что абсолютное значение уровня сигнала выражается в дБм, что подходит для описания сигнала нисходящей линии связи; второй метод заключается в описании относительного уровня сигнала. «Прирост» или «потеря» значения, выраженные в дБ, часто используются для описания восходящих сигналов. Поскольку восходящий сигнал является внезапным, обычным прибором трудно измерить уровень восходящего сигнала. Поэтому мы обычно используем метод измерения потерь канала восходящего принимающего порта CMTS определенного порта устройства, чтобы оценить значение уровня восходящего канала на этом порту.
2. Принципы проектирования двунаправленной сети HFC
а. Нисходящий канал
При проектировании мы в основном учитываем уровень сигнала нисходящей линии связи, достигающего пользователя, и то, как сеть разумно распределяет этот уровень. Метод проектирования в основном такой же, как и для односторонней сети, и здесь не будет повторяться.
б. Восходящий канал
При проектировании канала восходящей линии связи мы главным образом учитываем потерю связи. Требования следующие:
(1) Потери канала восходящей линии связи сбалансированы и скоординированы в пределах определенного диапазона. После укладки пола располагаются распределители, ответвления и пользовательские ящики, а также соединительные кабели и кабельные разъемы. Сумма затухания этих устройств составляет общие обратные потери распределительной сети, которые могут достигать более 30 дБ. В общей конструкции восходящего канала общие обратные потери распределительной сети считаются равными 30 дБ, а дополнительные несколько дБ компенсируются усилением восходящего канала здания. Следовательно, общие обратные потери в распределительной сети выше по течению должны быть как можно ближе к 30 дБ, то есть потери на ответвлении разветвителя в распределительной сети должны быть соответственно небольшими.
Ниже оптической станции до кабельно-распределительной части перед распределительной сетью, включая здание, общее количество каскадов усилителя не должно превышать двух каскадов. Усиление усилителя-распределителя или расширения компенсирует потери в кабеле передачи, обеспечивая «нулевой коэффициент усиления» или «нулевое затухание».
(2) О структуре распределительной сети: В конкретном проекте лестничная конструкция используется как можно ниже оптической станции, но древовидная структура с низкими потерями ветвей также может использоваться локально. По сути, электрические длины и различия длин кабелей от оптической станции до каждого пользователя должны быть как можно короче.
(3) О двунаправленном усилителе: в спроектированной нами двунаправленной сети HFC количество пользователей под четырехпортовой оптической станцией обычно не превышает 2000, а количество пользователей под каждым портом составляет не более 500, так что под оптической станцией находится не более двух пользователей. Усилители класса а некоторые размещаются прямо под оптической станцией с полом. Следовательно, прямое усиление двунаправленного усилителя может быть выбрано в соответствии с максимальными потерями в нисходящей линии связи, которые обычно немного больше. Например, коэффициент усиления модуля усилителя расширения может составлять около 30 дБ, а коэффициент усиления модуля усилителя здания — 35–40 дБ. Усиление обратного модуля должно основываться на максимальных потерях восходящей линии связи. Обычно выбирается модуль обратного усилителя, мощность которого на 5–6 дБ выше. Однако коэффициент усиления модуля обратного усилителя не настолько велик, насколько это возможно. Если выигрыш слишком велик, это расточительно и неэффективно. полезно для настройки.
(4) От оптической станции к усилителю расширения, от расширения к усилителю здания или от оптической станции к усилителю здания потери связи между активными устройствами любого уровня должны быть на 5–6 дБ ниже, чем усиление обратный модуль, отвечающий за усиление восходящей линии связи, чтобы обеспечить некоторый запас при отладке.
(5) Использование коаксиальных кабелей. Обычно большинство людей считают, что в двунаправленной сети HFC следует использовать кабели с алюминиевой трубкой (в основном магистральная сеть) или кабели с четырьмя экранами (в основном распределительная сеть). Потому что пассивные компоненты распределительной сети пользователя оказывают определенное влияние на ослабление шума и обратных сигналов. В передающей части магистрального кабеля он не оказывает эффекта ослабления обратного сигнала (около 0 дБ после отмены ослабления усиления). Поэтому мы рекомендуем также использовать алюминиевую трубку или кабель с четырьмя экранами.
Подводя итог, можно сказать, что в процессе реализации проекта мы должны учитывать не только сигнал нисходящей линии связи, но и сигналы как восходящей, так и нисходящей линии связи, а когда между ними возникает противоречие, мы должны отдавать приоритет требованиям восходящей линии связи. сигнал и, если необходимо, пожертвуйте некоторыми инженерными разработками. Экономия в дизайне – трата впустую некоторых выходных уровней оптической станции и усилителя. Однако, поскольку максимальная частота восходящей линии связи составляет всего 65 МГц, потери 100-измерителя сигнала восходящей линии связи намного ниже, чем 100-потери измерителя высококлассного сигнала нисходящей линии связи. Таким образом, в целом, если конструкция основана на вышеуказанных принципах, до тех пор, пока высококачественный сигнал нисходящей линии связи может соответствовать проектным требованиям, параметры восходящей линии связи, по сути, также могут соответствовать проектным требованиям.
