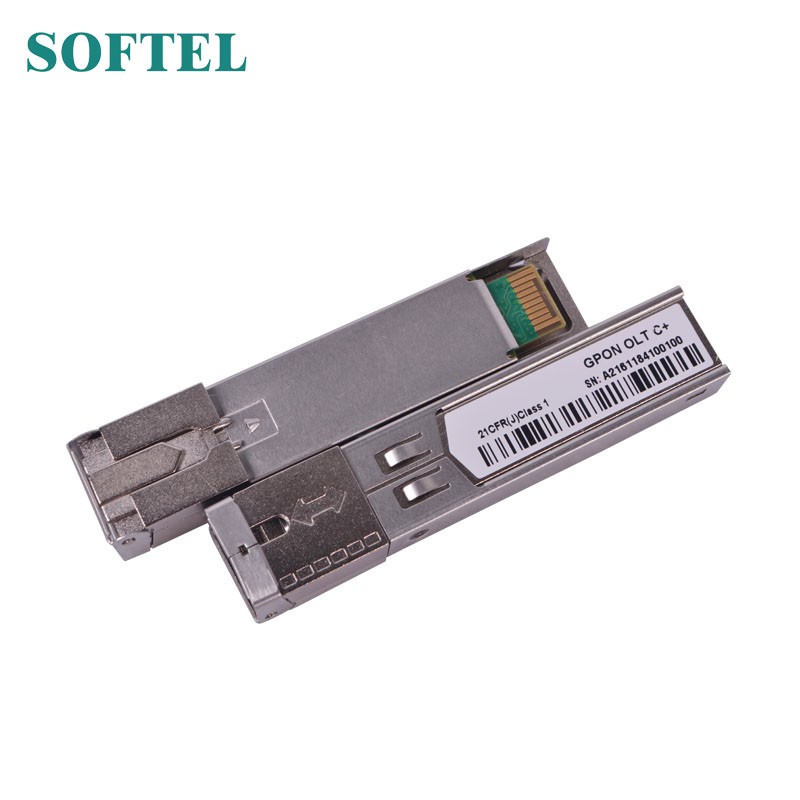

Обзор SFP (небольшая форма - фактор подключаемый)
SFP -модуль представляет собой небольшой модуль оптической связи, в основном используемый в системе оптических волоконных связей, для достижения функции фотоэлектрического преобразования, может преобразовать электрические сигналы в оптические сигналы для отправки, а также может преобразовать полученные оптические сигналы в электрические сигналы {0}. разных расстояний и полосы пропускания .
Основная функция SFP
Предоставьте фотоэлектрик-электроэлектрооптическую возможность преобразования .. Она состоит из двух частей: передавающая часть и приемная часть . передавающая часть преобразует электрический сигнал в оптический сигнал . Переводная часть преобразует оптический сигнал в электрический сигнал .
Ключевые функции:
| Класс B+ | Класс C+ | Класс C ++ | Класс C +++ | Класс C ++++ | |
| Расстояние | 10 км | 20 км | 40 км | 80 км | 120 км |
| Выходная мощность | -5 dbm to -1 dbm | ||||
| Перегрузка мощности | {{0}} dbm до 0 дБм | ||||
| Чувствительность приемника | -28 dbm to -23 dbm | -31 dbm to -26 dbm | -34 dbm to -29 dbm | -37 dbm to -32 dbm | -40 dbm to -35 dbm |
| Тип волокна | Одномодовое волокно (SMF) | ||||
| Длина волны | 1310 нм | ||||
| Приложение | Соединения среднего и больших расстояний в метро и сетях доступа | Соединения с более длительным расстоянием в сетях Metro и Access | Подключения на дальние расстояния в сетях Metro и Access, а также некоторые приложения для магистралей | Очень длинные соединения в сетях метро и магистрали | Соединения с сверхурочным дистанцией в сетях на основе и длинных приложениях |
Классификация интегрированных модулей оптического трансивера
1. в соответствии с пакетом:
SFP: Маленький фактор-фактор, платящий трансивер, небольшой платающий пакет, приемопередатчик, самый высокий чисел может достигать 4G, в основном с использованием интерфейса LC .
GBIC: Gigabit Interface Converter, Hot-Ploppable Gigabit Ethernet Converter с интерфейсом SC .
XFP: 10- Gigabit малый фактор-фактор, подключаемый трансивер, 10 Gigabit Ethernet, подключаемый трансивер, в небольшой упаковке . 10 g оптические приемопередатчики, которые могут использоваться в 10 гигабитных Ethernet, Sonet и других системах, в основном с использованием LC Interfaces .}}}}}}}}}.
Xenpak: 10 Гигабитный пакет приемопередатчиков Ethernet 10 Gigabit Ethernet Interceiver Integrated Package, 10 приложений Gigabit Ethernet с интерфейсом SC .
2. в соответствии с длиной волны эмиссии:
850 нм, 1310 нм, 1550 нм и т. Д.
3. в соответствии с режимом использования:
Непочтенный (1 × 9, SFF), горячее переключение (GBIC, SFP, XENPAK, XFP)
