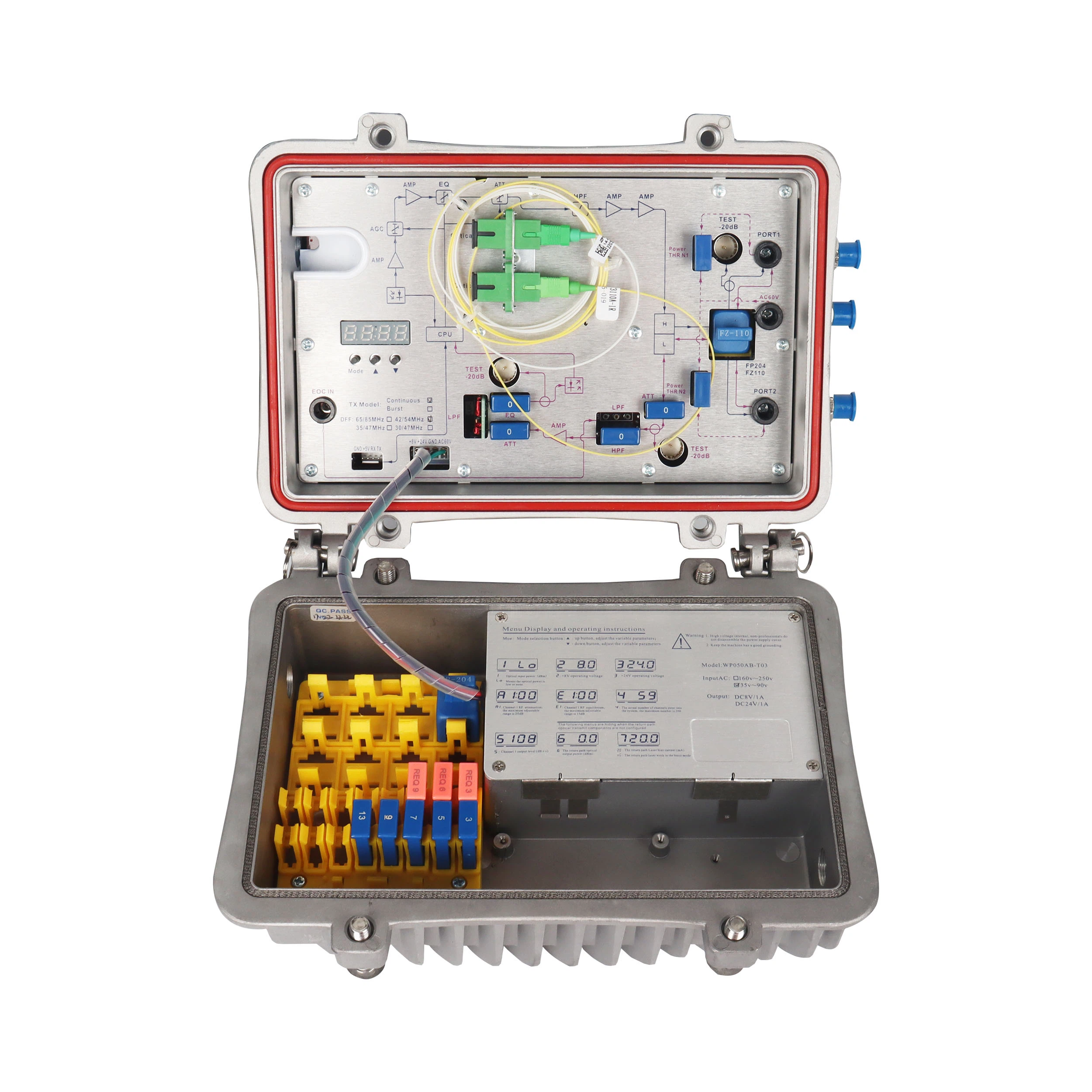

Распространенные неисправности оптических приемников
Неисправности оптического приемника можно условно разделить на три категории: одна — неисправность источника питания, другая — неисправность трассировки оптического кабеля и третья — неисправность оптического оборудования. Эти три части связаны друг с другом во всей системе оптической передачи. Независимо от того, какая часть выйдет из строя, это приведет к отсутствию сигнала на оптической станции, а иногда и к отсутствию сигнала, причем сигнал будет очень низким. Ниже приводится анализ и лечение некоторых распространенных неисправностей;

Ошибка 1: пользователи под оптической станцией иногда сообщают о сигналах, которые иногда не существуют.
Анализ и обработка; Сначала проверьте состояние источника питания, проверьте точку подачи питания 220 В на источник питания 60 В и источник питания на оптический приемник. Все разъемы на этом участке линии необходимо тщательно проверить. Когда разъем имеет небольшой плохой контакт, это может произойти. При возгорании образуется кислородный слой, увеличивается контактное сопротивление, а затем оптический приемник начинает работать с перебоями. В это время, даже если сигнал работает, качество очень плохое. Во-вторых, проверьте заземление оптической станции. Если заземление отсутствует или заземление плохое, или оно расположено слишком близко к оголенному проводу, то после длительного периода накопления на стальной жиле также будет накапливаться сильное статическое электричество, что также приведет к сбою сигнала в оптической станции. Время от времени.
Ошибка 2: Питание оптической станции в норме, но выходной сигнал очень низкий или сигнал отсутствует.
Анализ и обработка; Столкнувшись с такой ситуацией, сначала спросите об условиях сигнала других оптических станций, передаваемых передним оптическим передатчиком. Если сигнал других оптических станций также очень низкий или сигнал отсутствует, то проверьте передатчик в компьютерном зале и рабочее состояние интерфейсного оборудования, если входное оборудование в норме, необходимо проверить проложить оптический кабель от точки разветвления оптической станции до внешнего устройства, чтобы проверить, не поврежден ли он снаружи. Если среда прокладки оптического кабеля очень сложна или проложен подземный трубопровод, его невозможно проверить визуально, и для оценки необходимо использовать испытательные приборы. Например; используйте функцию обнаружения точки останова OTDR, чтобы найти фактическое положение точки останова и устранить неполадки.
Ошибка 3, оптическая станция имеет выход, но сигнал низкий.
Анализ и обработка; обнаружение от переднего конца до оптической станции, в соответствии с графиком после обнаружения OTDR, найдите фактическое положение оптического кабеля с большим затуханием на графике и проверьте, есть ли диаметр кольца соседнего оптического кабеля, вызванный линией при ударе или зацеплении становится меньше, и даже оптоволоконный кабель скручивается. Этот сбой обычно требует только восстановления оптического кабеля в исходное состояние, и сигнал может вернуться в нормальное состояние.

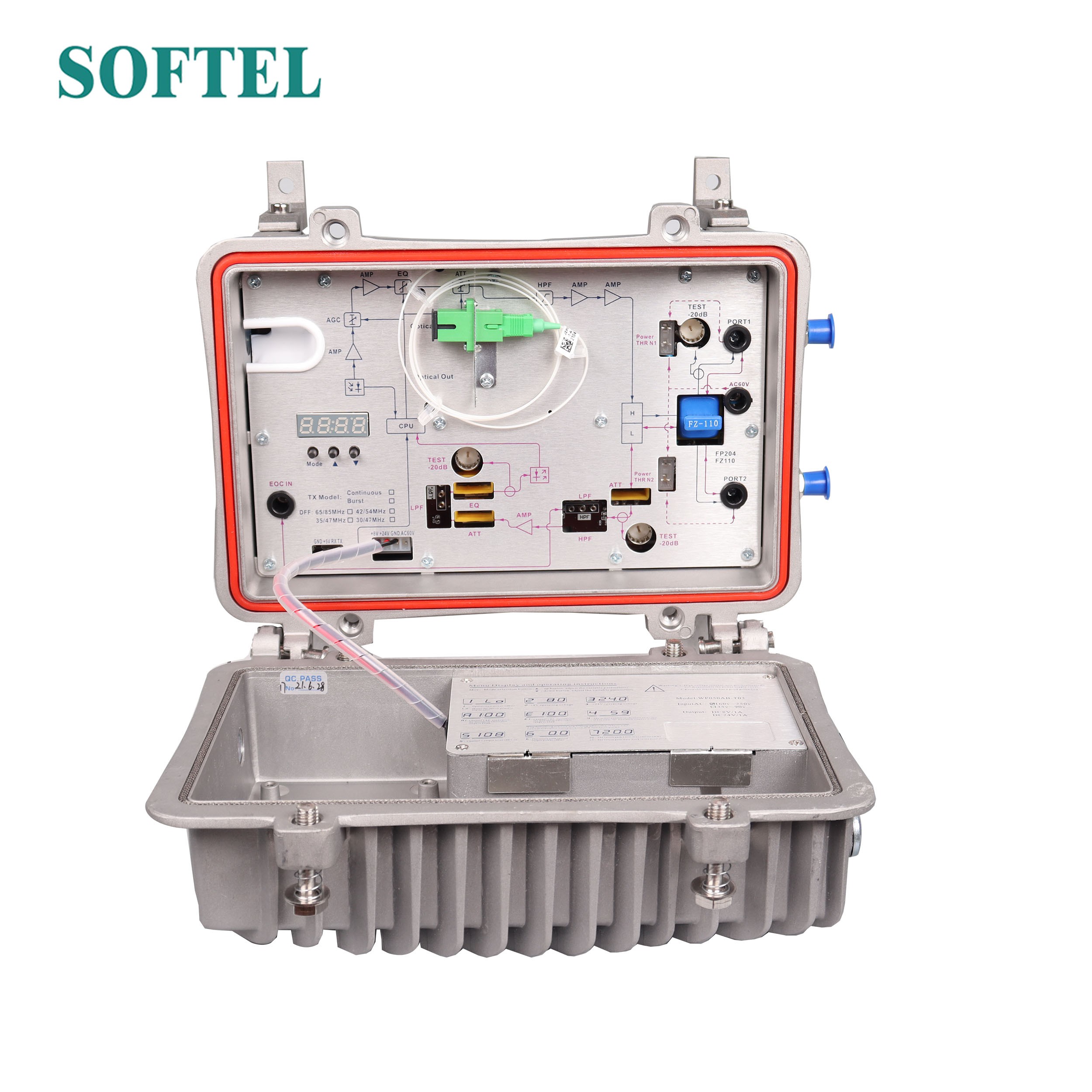

Ошибка 4: оптический приемник не имеет радиочастотного выхода.
Анализ и обработка; После проверки оптического волоса, разводки и линий питания в порядке, необходимо проверить сам оптический приемник. Прежде всего включите оптический приемник, чтобы проверить, нет ли попадания воды и нет ли запаха гари. Потому что, когда оптический приемник попадает в воду или проникает в нее, при изменении температуры внутри и снаружи машины внутри машины образуются небольшие капли воды, что может легко вызвать короткое замыкание на печатной плате и возникновение искр. В это время будут периодически появляться сигналы, а через некоторое время электронные компоненты перегорят, и сигнала не будет вообще. Затем проверьте мощность оптического приема и ситуацию с фотоэлектрическим преобразованием. Оптический приемник серии TR имеет индикатор тревоги при потере входного оптического сигнала. Когда индикатор горит, это означает, что входная мощность ниже -6,5 дБм. С помощью мультиметра проверьте значение входной мощности оптического входного сигнала при 5 В/мВт. Далее проверьте питание оптического приёмника. Иногда оптический приемный модуль работает нормально, но модуль усиления электрического сигнала не работает, поскольку линия постоянного тока, питающая усилительный модуль, неисправна. Этот тип отказа часто вызван разрушением соединения постоянного тока между верхней и нижней частями при креплении корпуса или не затянутыми винтами корпуса, а попадание воды вызывает короткое замыкание и сжигание цепи.
Ошибка 5, низкий уровень выходного сигнала оптического приемника.
Анализ и обработка; могут возникнуть три ситуации, когда выходной уровень оптического приемника низкий;
[1] Как верхние, так и нижние сигналы плохие. Основными причинами такого рода неудач являются; 1. Плохой контакт или загрязнение оптоволоконной головки APC; 2. Сопротивление потенциометра регулировки усиления или вставки становится больше или качество ухудшается; 3. Ухудшается производительность модуля усилителя.
[2] Высокочастотный сигнал нормальный, низкочастотный – плохой. Основной причиной этого явления является плохой контакт, вызванный окислением и коррозией выходного порта, разъема регулировки усиления и баланса. А из-за обрыва устройства выравнивания.
[3] Низкий сигнал нормальный, а верхний – плохой. Основные причины: низкая производительность модуля усилителя, снижается значение добротности высокочастотного магнитопроводного устройства, а также воздействие влаги на внутренние компоненты оптической машины. Герметичность оптического приемника полевого типа следует часто проверять, чтобы предотвратить попадание дождевой воды.
Ошибка 6, выходной сигнал оптического приемника создает взаимную модуляцию и муаровые помехи.
Анализ и обработка; причина в том, что внутренний коэффициент усиления слишком высок, выходной уровень перегружен, развязывающий конденсатор открыт или неисправен, а экранирование плохое. Это можно сделать, заменив балансирующую вставку и развязывающий конденсатор. Если он недействителен, модуль усилителя необходимо заменить.
Ошибка 7, уровень выходного сигнала оптического приемника нестабильен.
Анализ и лечение: Большинство причин такого рода поломок – незакрепленные штекеры и плохой контакт. Паяные соединения некоторых сопутствующих компонентов слабы, не припаяны, блок стабилизатора напряжения, модуль усилителя, модуль усиления и соответствующие резистивно-емкостные компоненты имеют плохую производительность, нестабильную работу и т. д., что приводит к колебаниям выходного сигнала.

Ошибка 8: После удара молнии в оптический приемник уровень выходного сигнала низкий.
Анализ и обработка; попадание молнии во внешнюю линию обычно приводит к повреждению источника питания оптического приемника. Легко повреждаются такие детали, как молниеотвод, трансформатор, конденсатор фильтра, блок регулятора напряжения и другие компоненты. Неисправностью, вызывающей низкий выходной уровень, является блокировка сигнального канала или короткое замыкание. Проверьте выходной уровень модуля фотоэлектрического преобразования BGE887BO. Если входная оптическая мощность составляет -1 дБ (1310 нм), уровень должен составлять около 70 дБ. После выравнивания и ослабления модуль усиления входной мощности BGY785A, уровень выходного контакта модуля усиления составляет 98 дБ, подключен к сиденью F через распределительный выход, удален базовую плату и обнаружено, что линия соединения между выходом F сиденье и распределительная сеть сгорели, а изоляция распределительной катушки сгорела и произошло короткое замыкание. Перемотайте распределительную катушку, припаяйте точку разрыва платы, и оптическая машина снова заработает в нормальном режиме.
Неисправность 9, выходной сигнал оптического приемника нестабильен и меняется неравномерно.
Анализ и обработка; сначала проверьте светоизлучающее и светоприемное оборудование. Устраните причину устройства. По опросам пользователей, после сильного ветра часто возникает такое явление, как взлеты и падения. По результатам анализа ситуации; точка неисправности, скорее всего, находится на соединительной коробке. Проверив линию, обнаруживается, что там висит соединительная коробка, которая сильно раскачивается при сильном ветре. Вскрыв и проверив, обнаруживается, что фиксаторы, прижимающие кабель в коробке, ослаблены, оптический кабель может вращаться, оптоволокно вышло из паза и намотано на центральный крепежный винт. Когда оптические кабели на обоих концах коробки вращаются, оптическое волокно, намотанное на центральный винт, растягивается и меняется, как пружина, а затухание силы оптического волокна увеличивается, вызывая нестабильность сигнала. Снова нажмите на оптический кабель и намотайте оптическое волокно, и уровень выходного сигнала оптического устройства станет нормальным.
