GYXTW 4 ядра волокна

GYXTW 4 Core Fiber имеет конструкцию центральной трубки, заполненную желеобразным компаундом, водонепроницаемую ленту и стальную ленту,

Отправить запрос

Внедрение продукции

GYXTW 4 ядра волокна

GYXTW 4 Core Fiber

Обзор продукцииGYXTW 4 ядра волокна

007-1

2.1 Введение

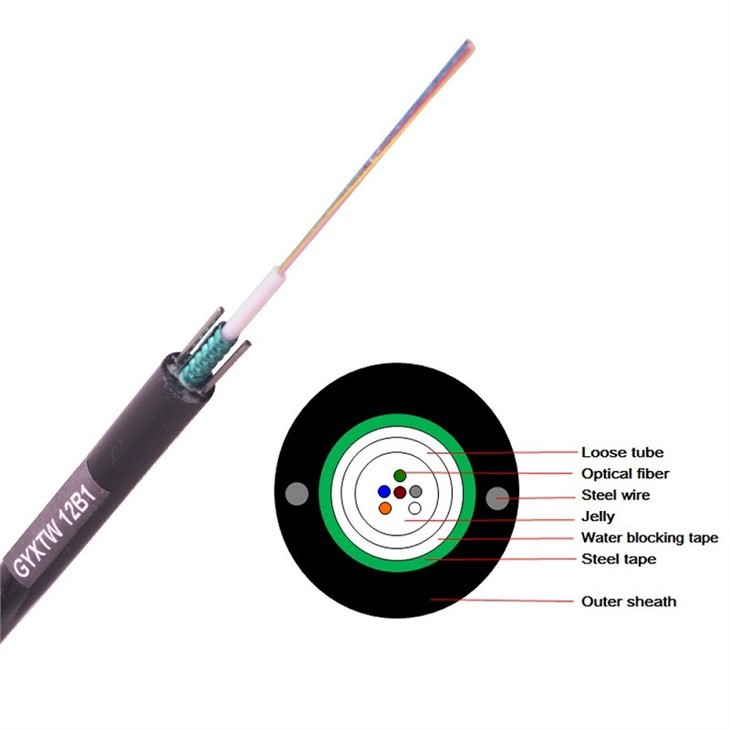

Конструкция центральной трубы, заполненная желеобразным компаундом, водонепроницаемая лента и стальная лента, затем внешняя оболочка из полиэтилена с двумя элементами прочности из стальной проволоки.

2.2 Цветовой код

Цвет трубки - натуральный. Цвет волокна в трубке начинается с синего №1.

1	2	3	4	5	6	7	8	9	10	11	12
Синий	оранжевый	Зеленый	Коричневый	Серый	Белый	Красный	Черный	Желтый	Пурпурный	Розовый	Аква

2.3 Структура и параметры кабеля

SN	Пункт	Ед. изм	Стоимость
1	Кол-во волокон	считать	4/6	8/12	24
2	Диаметр трубки	считать	2.2	2.4	3.2
3	Диаметр кабеля (± 5%)	мм	8.5	8.7	9.5
4	Вес кабеля (± 10%)	кг / км	72	74	87
5	Кратковременное напряжение	N	1500
6	Кратковременная влюбленность	Н / 100мм	1000

Примечание. Механические размеры являются номинальными значениями.

3. Характеристики четырехжильного волокна GYXTW

3.1 Мин. Радиус изгиба для установки

Статический: 15x диаметр кабеля

Динамический: 20-кратный диаметр кабеля

3.2 Диапазон температур применения

Эксплуатация: - 40 ℃ ~ +60 ℃

Установка: -10 ℃ ~ +60 ℃

Хранение / транспортировка: - 40 ℃ ~ +60 ℃

3.3 Главный механический& экологический тест

Пункт

Метод испытания

Условия приема

Предел прочности

МЭК 60794-1-2-E1

- Нагрузка: кратковременное напряжение

- Длина кабеля: около 50 м

- Время загрузки: 1 мин.

- Напряжение волокна £ 0,6%

- Отсутствие разрыва волокна и повреждения оболочки.

Испытание на раздавливание

МЭК 60794-1-2-E3

- Нагрузка: кратковременное разрушение

- Время загрузки: 1 мин.

- Изменение потерь 0,1 дБ при 1550 нм

- Отсутствие разрыва волокна и повреждения оболочки.

4. Характеристики четырехжильного волокна GYXTW

G652D информация о волокне

Диаметр модового поля (1310 нм): 9,2 мм ± 0,4 мм

Диаметр модового поля (1550 нм): 10,4 мм ± 0,8 мм

Длина волны отсечки волокна в кабеле (lcc): £ 1260 нм

Затухание на 1310 нм: 0,36 дБ / км

Затухание на 1550 нм: 0,22 дБ / км

Потери на изгибе при 1550 нм (100 витков, радиус 30 мм): 0,05 дБ

Дисперсия в диапазоне от 1288 до 1339 нм: £ 3,5ps / (нм • км)

Дисперсия на 1550 нм: £ 18ps / (нм • км)

Наклон дисперсии на длине волны нулевой дисперсии: £ 0,092ps / (нм2 • км)

GYXTW 4 Core Fiber

Пакет из GYXTW 4 Core Fiber

package of Outdoor ADSS fiber optic cable

Процесс производства GYXTW 4 Core Fiber

production line of Outdoor ADSS fiber optic cable
