Модулятор Catv 24 канала

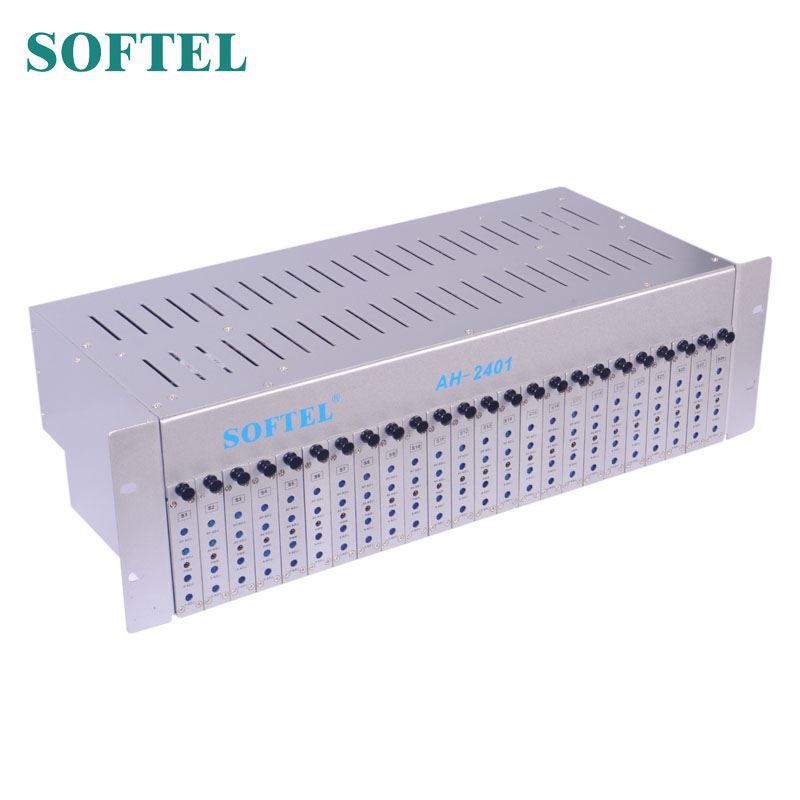

Модулятор CATV на 24 канала - это шасси высотой 3RU, монтируемое в стойку, которое позволяет устанавливать до 24 фиксированных мини-модуляторов с микропроцессорным управлением.
Отправить запрос
Внедрение продукции

модулятор catv 24 канала

catv modulator 24 channels

Модулятор кабельного телевидения на 24 канала представляет собой шасси размером 3RU, монтируемое в стойку, которое позволяет устанавливать до 24 фиксированных мини-модуляторов с микропроцессорным управлением. Встроенный активный сумматор устраняет ненужные кабели и потенциальные проблемы с подключением, а также обеспечивает высокий выходной уровень. Все платы модулятора идеально настроены на заводе на желаемые каналы и правильное смещение.


ОСОБЕННОСТИ CATV модулятора 24 канала

1. рудиментарная избирательность по боковой полосе позволяет не требовать обслуживания конфигурацию соседнего канала

2. два охлаждающих вентилятора для длительного срока службы

3,42 дБмВ выходной уровень комбайнера, дополнительный комбайнер не требуется

4.SAW (поверхностная акустическая волна) фильтрация на IF для лучшего в диапазоне C / N

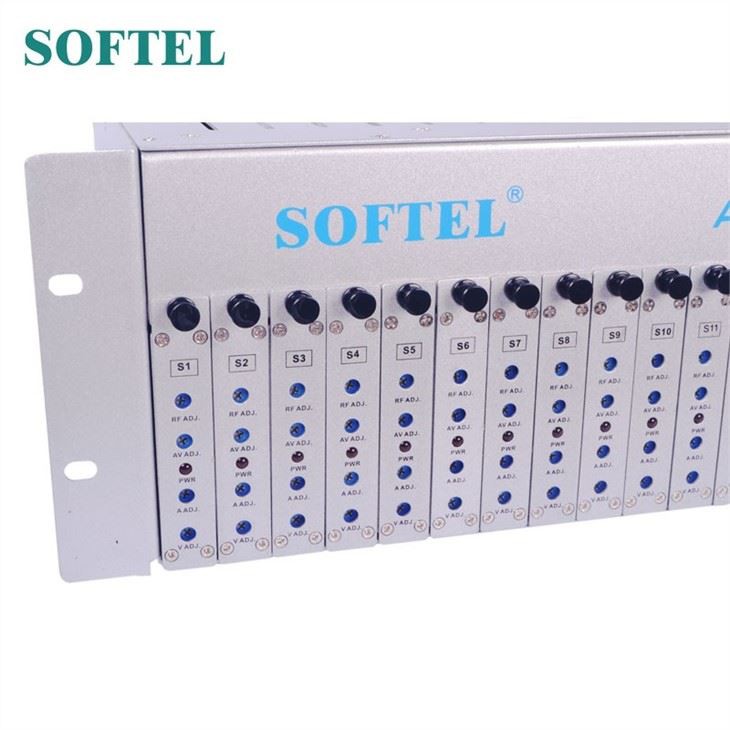

5. элементы управления доступом к передней панели упрощают настройку

6.Доступен в конфигурациях NTSC или PAL

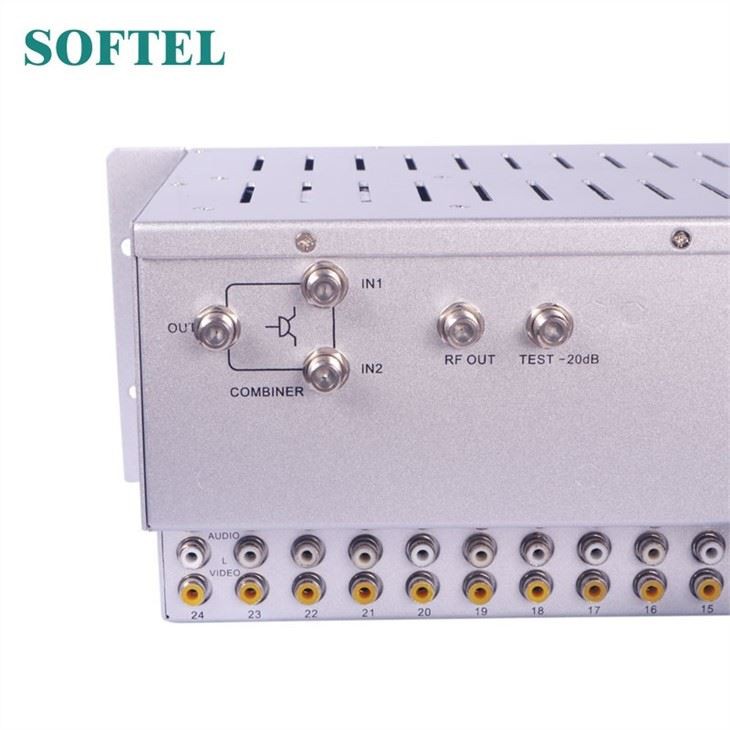

7. дополнительный сумматор для легкой комбинации радиочастотных сигналов


Технические характеристики модулятора CATV 24 канала


Шасси



РФ

Частотный диапазон

45 ~ 860 МГц


Выходной разъем

Разъем F


Выходной уровень

102 дБмкВ (прил.)


Контрольная точка

-20 дБ


Изоляция порта в порт

≥ 35 дБ


Обратные потери

≥ 12 дБ


Усиление

+ 4 дБ

GЭНЕРАЛЬНЫЙ

Емкость модулятора

16


Диапазон входного напряжения

110 В или 220 В


Охлаждающий вентилятор

2


Потребление

70 Вт (при полной загрузке)


Размер

42 * 13 * 20 см


Нетто

10 кг (при полной загрузке)


Вес с упаковкой

3,7 кг (только шасси)



11 кг (с полной загрузкой)


Размер коробки

53 * 30 * 24 см

Карта модулятора



РФ

Выходная частота

45 ~ 860 МГц


Выходной уровень

95 дБмкВ (прил.)


Выходной разъем

FConnector


Соотношение A / V

-11 ~ -18 дБ (отрегулированный)


Стабильность частоты

± 5 кГц


Уровень видеовхода

0,6-1,5 В (размах) (модуляция 87,5%)

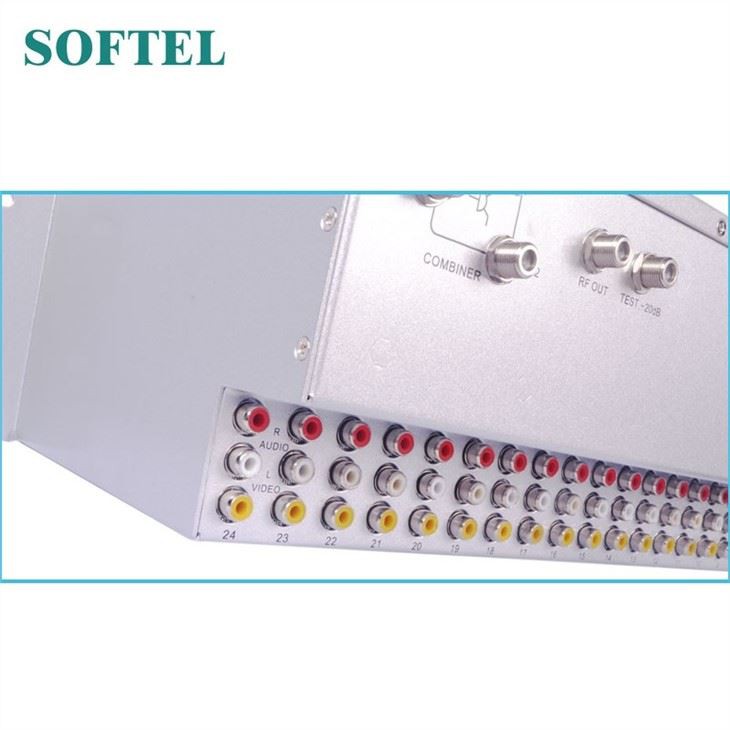

Разъем видеовхода

Желтый RCA


Уровень аудиовхода

1Vp-p (отклонение 25 кГц)


Разъем аудиовхода

Белый и красный RCA (МОНО)

ОБЩЕЕ

напряжение

5 В постоянного тока
